Wo kommt diese Scheibe hin?

[heggedear]

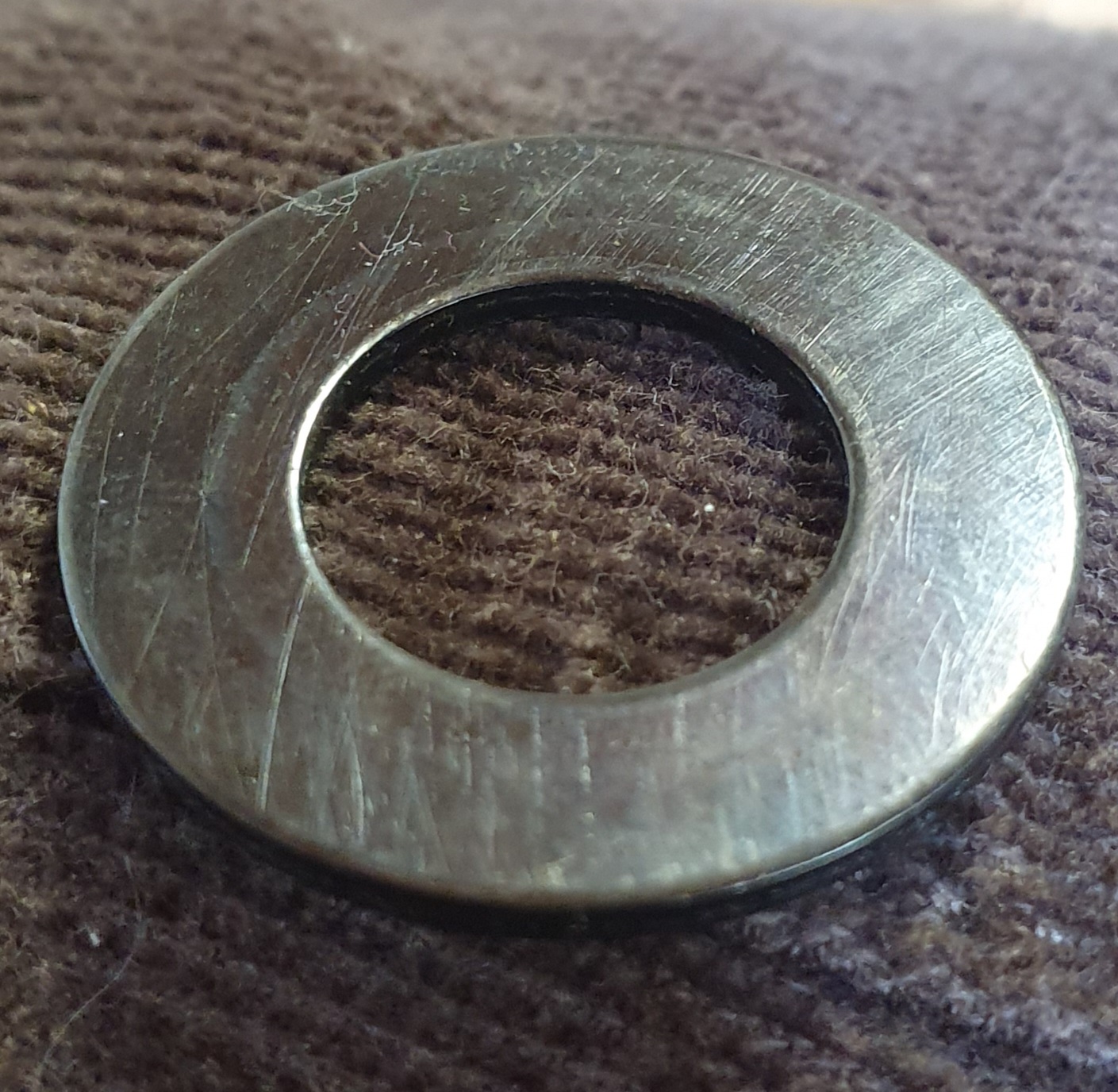

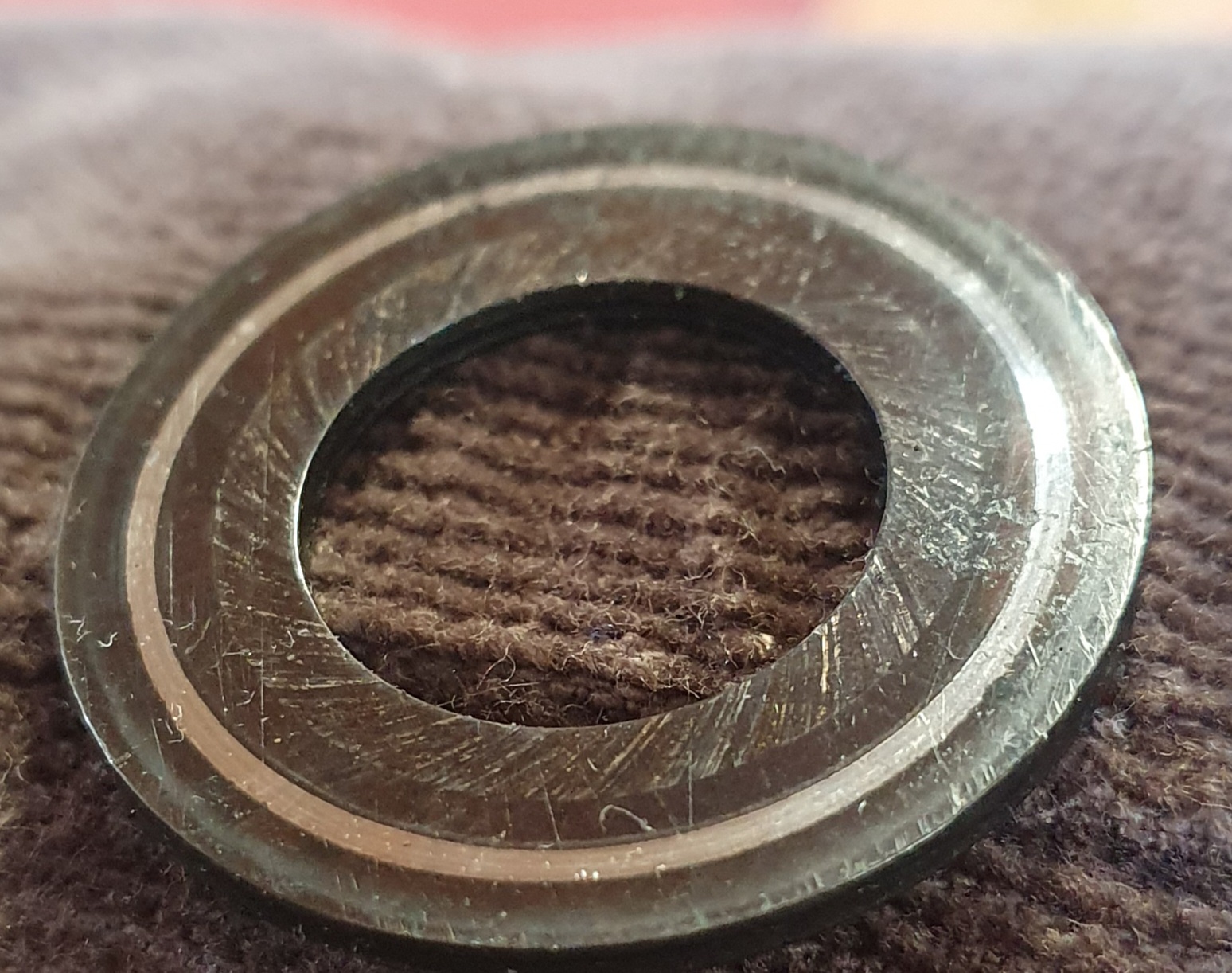

Beim Motorhälften "spalten" kam mir diese Scheibe entgegengepurzelt. Anscheinend klebte sie an einer Fläche? Und löste sich beim Trennen der Hälften.
Wo kommt sie beim Zusammenbau hin?
Die Stärke ist 2mm
Vielen Dank für weitere Hinweise.

[heinkel-bernd]

Servus,

m.E. handelt es sich um die Anlaufscheibe auf der Kupplungswelle zwischen Kupplungsinnenteil
und dem Kugellager. (im Bild rot)

Im Shop unter T04 Kupplung ,Abb. 2 ist diese Scheibe gelistet und auf der Explosionszeichnung erkennst Du
auch den Ort der Montage

[heggedear]

Vielen Dank Bernd für den Hinweis.
Das schaue ich mir später in der Werkstatt an.
Mit freundlichen Grüßen
Bodo

[heggedear]

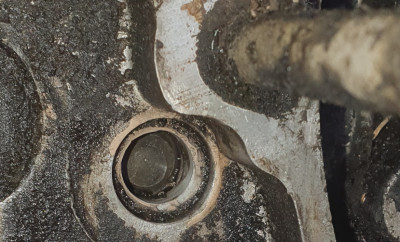

Läuft die dünnere Schaltgabelwelle dort in einer "offenen Bohrung"?
Oder muss da ein Stopfen drauf? Verschlussschraube?
Auch hierbei bitte ich um Eure Hilfe.

[heinkel-bernd]

Servus Bodo,

diese Bohrungen für die Gleitlager der verschiedenen Wellen sind durchgängig und müssen natürlich
mit Verschlussscheiben öldicht verschlossen werden

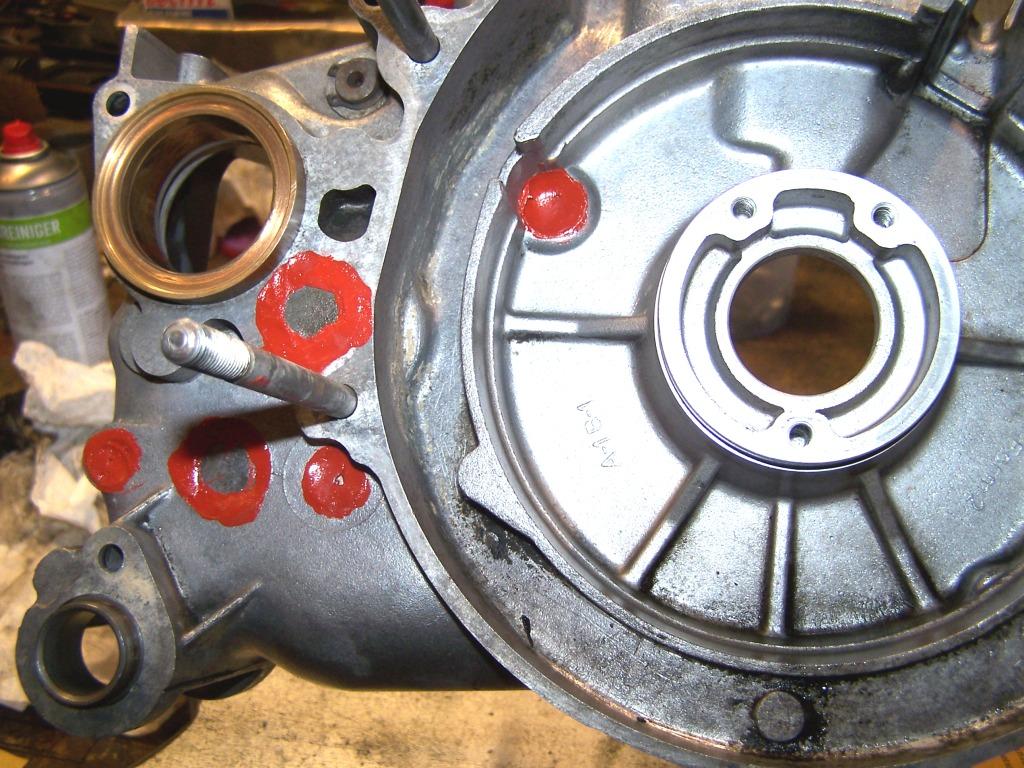

Auf dem Foto nachträglich prophylaktisch abgedichtet.

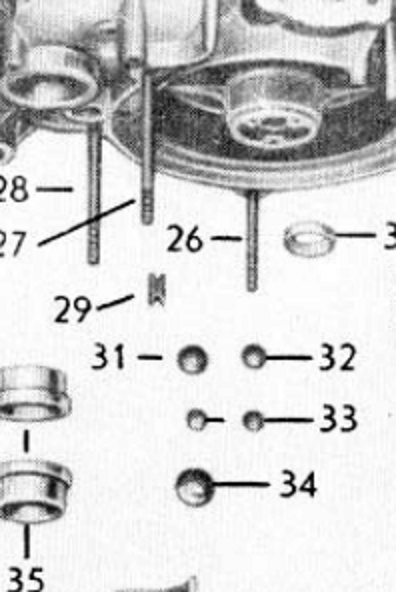

Diese Verschlussscheiben sind im Shop erhältlich (unter Kurbelgehäuse 31 bis 34)

[heggedear]

Danke Bernd,
Dieser Verschlußstopfen war nicht mehr vorhanden.
Hast Du die Dichtmasse zusätzlich zu den Stopfen verwendet?

[heinkel-bernd]

Hast Du die Dichtmasse zusätzlich zu den Stopfen verwendet?

Diese Verschlusscheiben werden mit Dichtmittel eingesetzt.
In meinem Fall habe ich sie im Zuge anderer Arbeiten an einem alten Gehäuse nachträglich abgedichtet,
da eine solche Scheibe schon mal undicht wurde und ich lange nach der Ursache gesucht habe
Bei eingebautem Motor nicht so leicht
