rechter KW-Lagersitz 103 A0

[phenomeno]

Hallo,

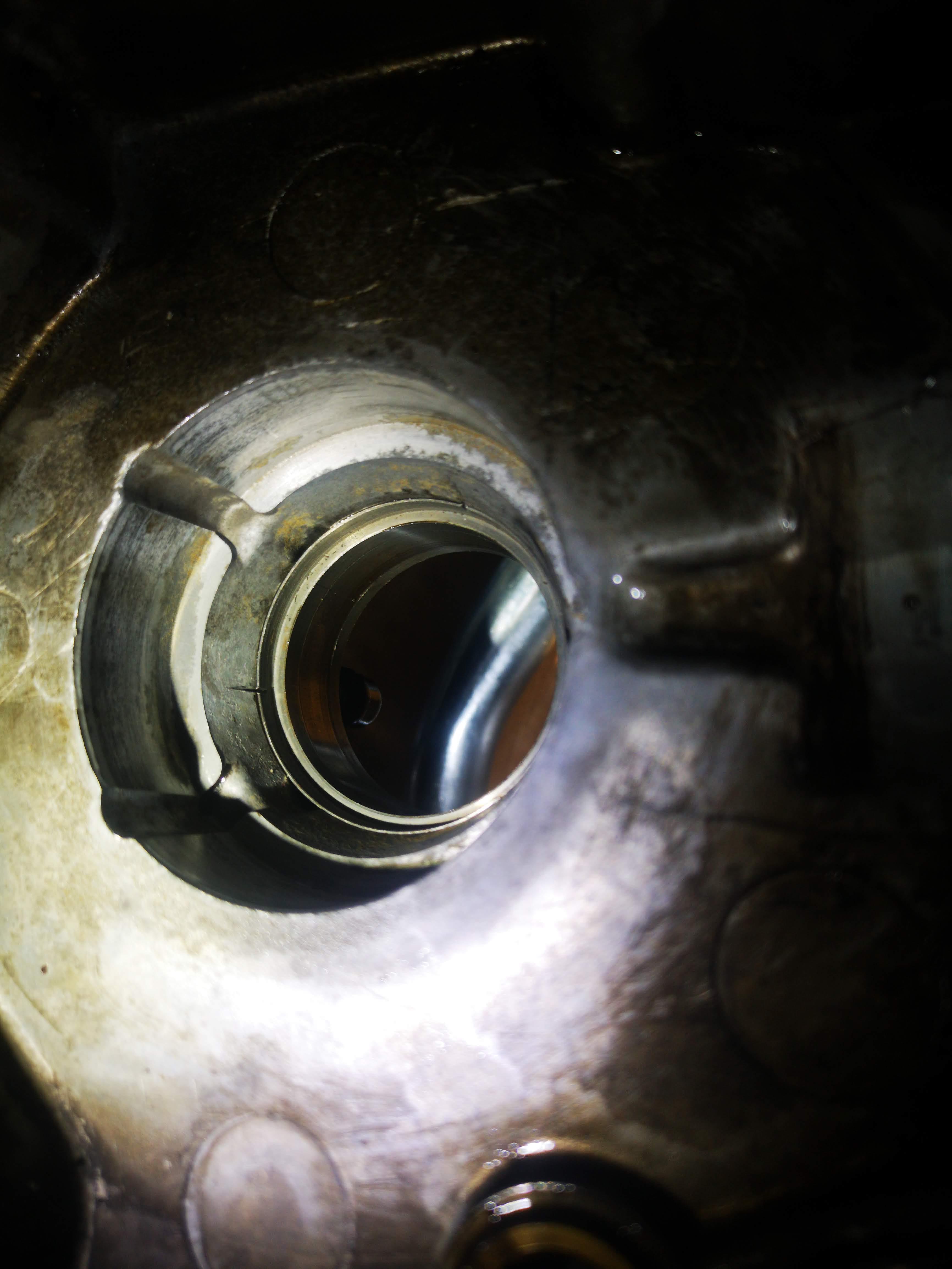

heute habe ich endlich meinen 103 A0 Motor gespalten und dabei ist mir etwas besonderes aufgefallen! (siehe Foto)

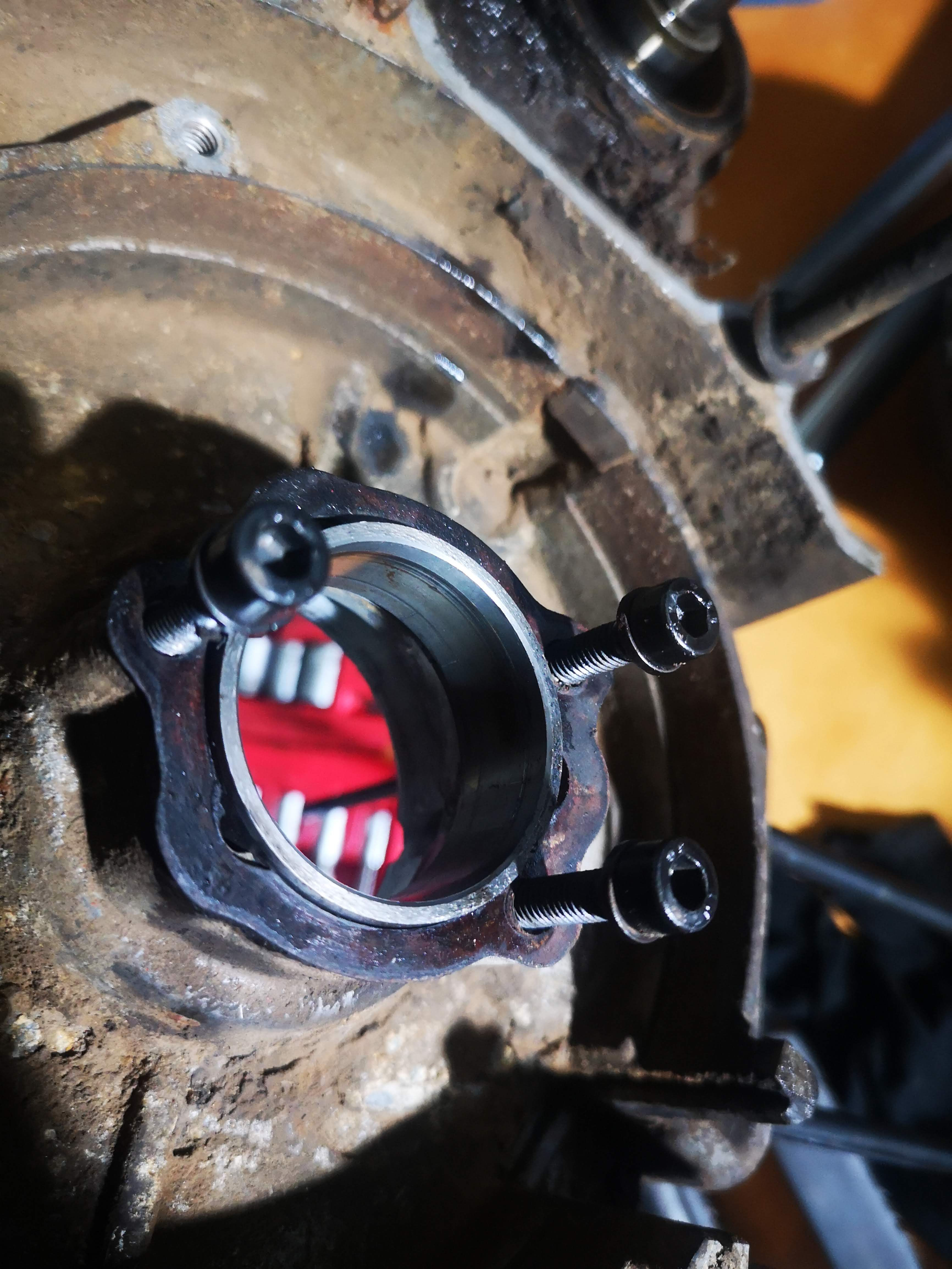

Der Lagersitz, welcher direkt zur Lima zeigt, sieht so aus als ob es ein Einsatz ist. Ist das normal?

Frage:
Hat jemand ein Schnittbild vom 103 A0 Motor? Weiß jemand ob die beiden rechten KW-Lager vom 103 A0 Motor auch Loslager sind?

Gruß
Denny

[heinkel-bernd]

Servus Denny,

Über die SUCHE mit "Stahlbuchse" wird Dir u.a. folgender Beitrag angezeigt:
viewtopic.php?f=1&t=2877

Wie bei allen Tourist-Motoren ist auch beim 103 A-0 Motor das linke K.W.-Lager ein Festlager
(Mit Seegerringen fixiert)

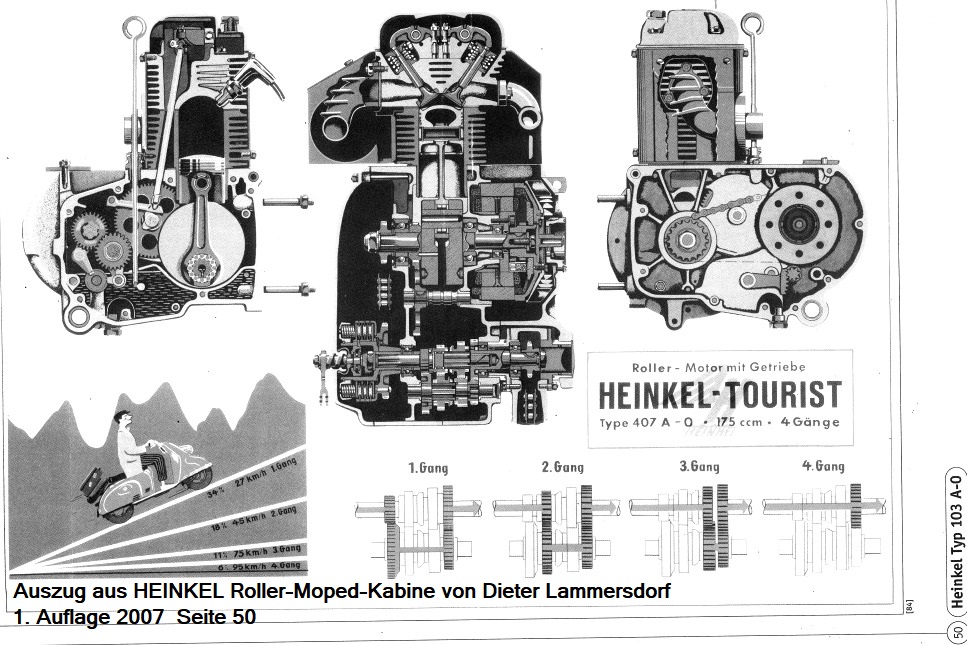

Und hier habe ich noch eine Schnittzeichnung vom A-0-Motor gefunden:
Quelle: HEINKEL Roller-Moped-Kabine von Dieter Lammersdorf, 1.Auflage 2007

Wenn Du den Original-Scan mit 7 MB haben willst, melde Dich bitte per E-mail

[phenomeno]

Vielen vielen lieben Dank Bernd!

Ich besitze dieses Buch auch und habe endlich diese Abbildung gefunden!
