Schaltplan für 103 AO

[striebold]

Liebe Heinkel-Freunde!
Ich habe einen 103 A0, Bauj.1956, den ich schon seit einigen Jahren besitze, und mit mehreren Unterbrechungen restauriert habe. Jetzt habe ich einige Fragen zur Elektrischen Anlage: Der Bosch-Regler hat folgende Klemmen: 30 h, B+ 30,50,D-und 61. Laut Schaltplan aus der Reparaturanleitung sind da die Klemmen 30/51, 50,61,DF. Ich habe jetzt das Batteriekabel und das Anlasserkabel vom Zündschloß Klemme 30 auf 30 h gelegt, der Anlasser dreht durch. Wozu ist im Zündschloss eine zweite Klemme 30, die jetzt frei ist? Desweiteren fällt mir auf, des beim Reinschieben des Zündschlüssels an einer Stelle die rote Lampe aufleuchtet, beim weiteren reinschieben bis zum drehen des Anlassers diese aber wieder verlischt. Ist das richtig? Ich hoffe, mir kann jemand aus dem Forum Auskunft geben, dafür bedanke ich mich schon jetzt.
MfG
Peter Heidrich

[heinkel-bernd]

Servus Peter,

Herzlich willkommen im Heinkel-Forum !

So wie Du die Anschlüsse beschreibst, hat Dein 103 A-0 nicht mehr den Original SIBA-Regler,
sondern einen BOSCH-Regler vom A-1 oder A-2 eingebaut.

Der BOSCH-Regler funktioniert im 103 A-0 aber genauso, wenn er richtig angeschlossen ist !
Dazu solltest Du aber auch den Schaltplan vom 103 A-1 zu Hilfe nehmen !

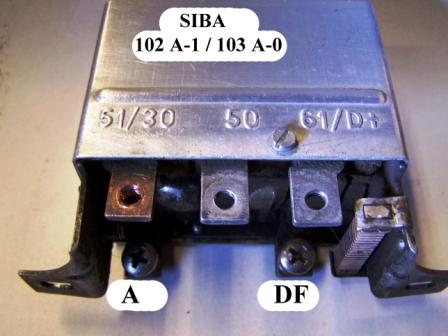

Das Batteriekabel und Anlasserkabel vom Zündschloß auf den Regler Klemme 30h (beim SIBA-Regler Kl. A)
zu legen ist falsch ! Hier wird nur das dicke Kabel 6mm² von der LIMA (Anlasser) angeklemmt !
Das mittlere Kabel 2,5mm² von der LIMA kommt auf die Reglerkleme D+/61 zusammen mit dem blauen Kabel
0,5m² das zur Ladekontrollampe führt.
Das dünne Kabel 1mm² von der LIMA kommt auf die Reglerklemme DF.
Das Pluskabel der Batterie und das rote (schwarz ummantelte) Kabel 1,5mm² zum Zündschloß Kl.30 ist an
die Reglerklemme 30 anzuschließen.
Das grüne Kabel 0,5mm² von Zündschloß Kl. 50 ist die Steuerleitung zum Magnetschalter des Anlassers
(im Regler) und wird an Reglerklemme 50 angeschlossen.

Der zweite Anschluß Kl.30 am Zündschloß bleibt unbelegt !

Daß die Ladekontrolleuchte beim Einschieben des Zünschlüssels kurz aufleuchtet habe ich an meinem und
an anderen (nicht jedem) Tourist auch festgestellt. Das liegt evtl. am Zündschlüssel, ist aber ohne Belang !

Unser liebes Foren-Mitglied tg670 hat die Schaltpläne vom 103 A-0 und 103 A-1 in Farbe neu
gezeichnet ! Den Vom 103 A-1 findest Du hier:
http://www.heinkel-club.de/forum/viewto ... plan#p7496
Den farbigen Schaltplan vom 103 A-0 kannst Du vielleicht per P.N. von ihm bekommen !

Wäre SUPER, wenn wir jetzt noch Deinen Wohnort erfahren könnten !

Viel Erfolg beim "Verklemmen" und

[striebold]

Hallo Bernd,vielen Dank für Deine schnelle Antwort.Zunächst muß ich erstmal sehen,den Schaltplan vom A1 lesbar aus dem Drucker zu bekommen.Es ist tatsächlich ein Bosch Regler.Mein Wohnort ist Hildesheim in Niedersachsen,Stadt der 1000 jährigen Rose.Ich werde mich zur gegebenen Zeit wieder melden,nochmals herzlichen Dank.Gruß Peter
