Schwingarm

[breumarco]

Hallo an alle Heinkelfreunde.

Ich hab mir vor einiger Zeit einen Roller 103A1 gekauft. Der Anlasser war defekt bzw. die Kohlen waren verschlissen. Ich hab den Deckel, wo das Gegenlager für die Schwinge sitzt abgeschraubt. Der Schwingarm hat nun Spiel. Ist es normal, das die Antriebswelle wo das Ritzel drauf sitzt auch Spiel hat???
Würde mich sehr über eine Antwort freuen...

MfG Marco Breu

[Rollerchris]

Hallo Marco
Wo ist das Spiel? Direkt in der Welle oder im Schwingenlager (dem Stahlteil in der Messingbuchse). Du kannst versuchsweise das Lager im Schwingenlager erneuern. Sollte aber bei ausgebautem Schwingenlager auch noch Spiel in der Welle sein muss der Motor komplett auseinander. Wenn du den Deckel mit dem Gegenlager wieder einbaust achte darauf das du den Stehbolzen unten abdichtest.
MFG
Christoph

[breumarco]

Hallo

Danke für die Antwort. Wenn man den Schwingarm bewegt geht die Antriebswelle mit. Die Antriebswelle selbst hat aber im Schwingarm kein Spiel... I hab mir im Ersatzteilkatalog die Zeichnungen angesehen und das Schaut so aus als wär es eine Hohlwelle...

MfG

[Peter-103a0]

Hallo,

ich zerlege auch gerade meinen Motor des 103 A0 und frage mich nun wie ich das Bronze Schwingenlager aus dem Deckel und Motorgehäuse ausbaue. Hat vielleicht jemand einen guten Tipp
für mich, ich würde es sonst mit einer Rohrzange probieren.

Grüße Peter

[Hauke]

Hallo Peter,

eine Rohrzange würde ich nicht nehmen, da du beim Verdrehen des Bronzelagers ganz schnell den Lagersitz im Alugehäuse zerstören kannst. Am besten funktioniert ein Lagerinnenauszieher mit Gegenstütze z. B. von Kukko. Wenn so was nicht vorhanden ist, kann man mit einem Metallsägeblatt axial einen sogenannten Entlastungsschnitt machen, aber nicht zu weit schneiden, sonst ist das Gehäuse auch kaputt.
Vor dem Einpressen des neuen Lagers das Motorgehäuse erwärmen und das Bronzelager ein paar Stunden in die Gefriertruhe legen und schon flutscht das wie von alleine in die Bohrung.

Gruß

Hauke

[Werner]

Hallo,
man bekommt es auch heraus wenn man das Gehäuse mit einem Heißluftgebläse etc. auf etwa 90-100°C erwärmt und dann mit Hammer und einem Meißel oder einem Schraubendreher mit Holzgriff das Bronzelager von außen und von mehreren Seiten vorsichtig heraustreibt. Habe ich immer so gemacht und funktioniert ganz gut. Ein Thermometer brauchst du dafür nicht. 100°C sind erreicht wenn man drauf spuckt und es zischt
Viel Erfolg Werner

[Peter-103a0]

hallo Hauke und Werner,

erst einmal vielen Dank für die schnellen Antworten. Mit dem Lagerinnenauszieher leuchtet mir ein und wird wohl auch der beste weg sein das Lager auszubauen. Aber kommt man mit dem Lagerinnenauszieher auch ran, beim Deckel z.B. ist die Abdeckscheibe im weg die müsste ja erst einmal ausgebaut werden um den Lagerinnenauszieher ansetzen zu können, aber wie baue ich Deckel aus.
Das mit dem warm machen glaube ich ist nicht so gut da ich ja Gehäuse und Lager erwärme und ich weis nicht was sich mehr ausdehnt Alu oder Bronze ?

Oder denke ich viel zu kompliziert .........


Gruß Peter

[Rollerchris]

Hallo Peter
Die einfachste und beste Methode das Schwingenlager auszubauen ist immer noch das Erwärmen mit Heissluftfön oder Flamme. Den Deckel kannst du von innen mit einem Dorn herausschlagen. Es ist aber Sinnvoll Wenn man das neue Schwingenlager gleich wieder einsetzt wenn das das Gehäuse schon einmal warm ist. Wenn das neue Schwingenlager drin ist den Deckel von außen wieder einschlagen. Er sollte aber mit Dichtpaste eingesetzt werden weil sonnst hinterher da Öl auslaufen könnte.

Mit freundlichen Heinkelgrüßen

Christoph

[Werner]

Hallo
beim Heinkelmotor sollte für Lager- und Buchsenausbau immer mit Wärme gearbeitet werden.Das ist für das Gehäuse der schonendste Weg. Wenn der Motor warm genug ist dann ist das Buchsen heraustreiben ein Kinderspiel.
Werner

[Hauke]

Hallo Peter,

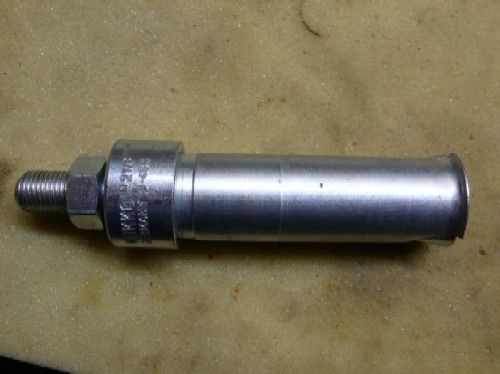

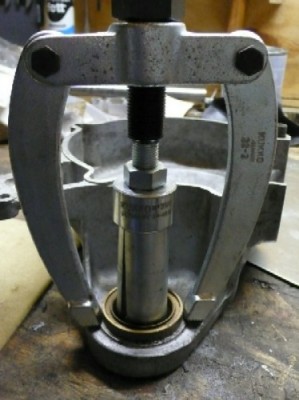

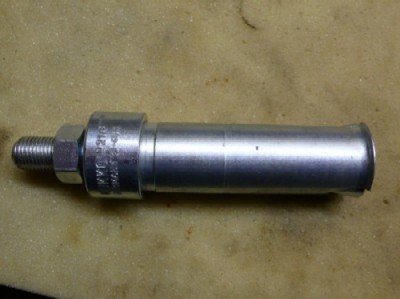

wenn du einen Innenauszieher (siehe Bilder) benutzt, kann der Deckel montiert bleiben. Ich würde auf jeden Fall versuchen, den Deckel nicht auszubauen, die sind später oft undicht.

Wenn du keinen Auszieher hast, versuch es mit der Methode von Werner, das funktioniert mit dem Erwärmen. Auch hier: Deckel montiert lassen!

Gruß

Hauke
