Farben der Kabel Lichtschalter abweichend vom Diagramm

[EricV]

Heinkel Lovers
Ich habe einen neuen Lichtschalter für meine 103A-2 und einen neuen Kabelbaum vom Club gekauft.

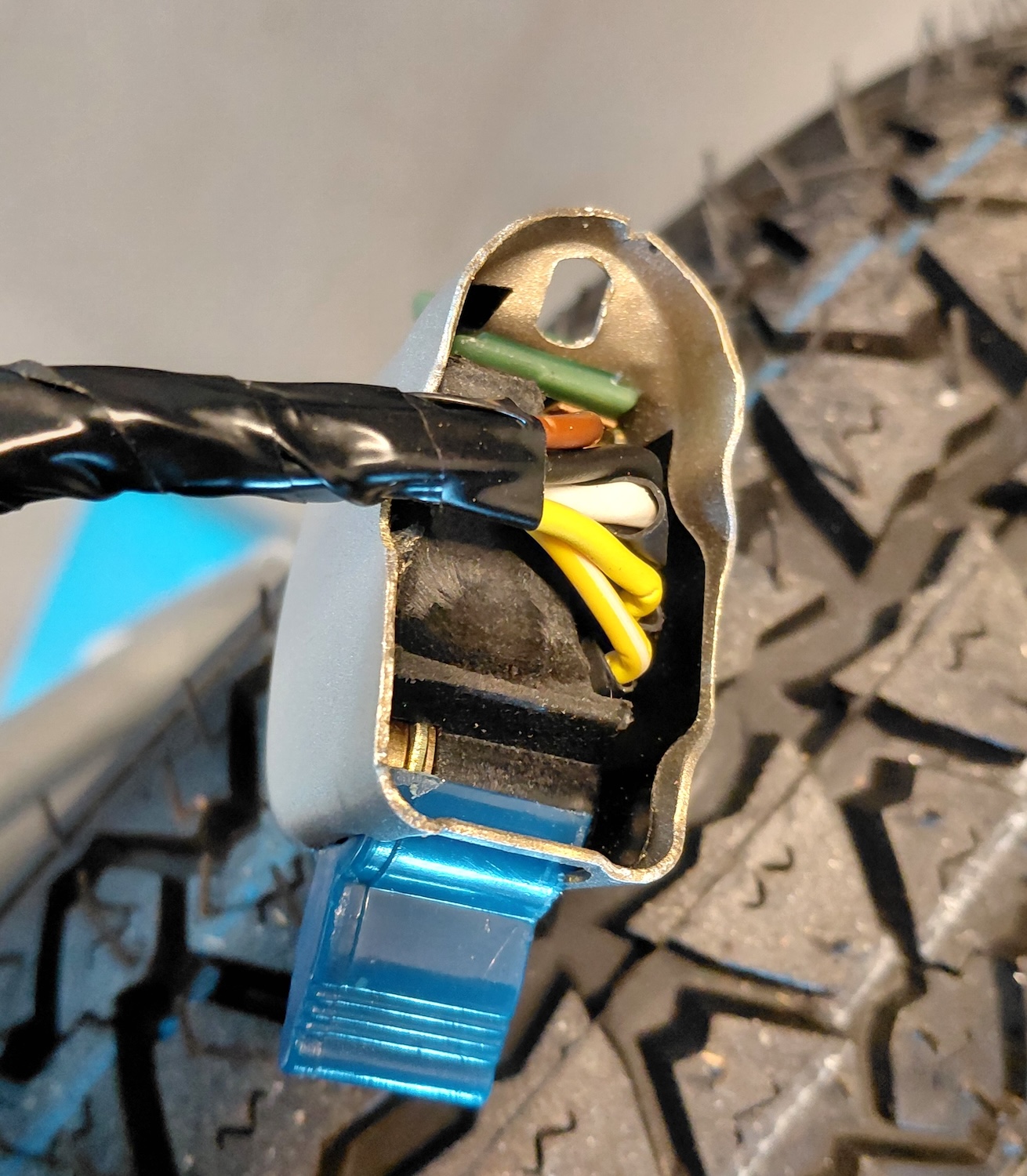

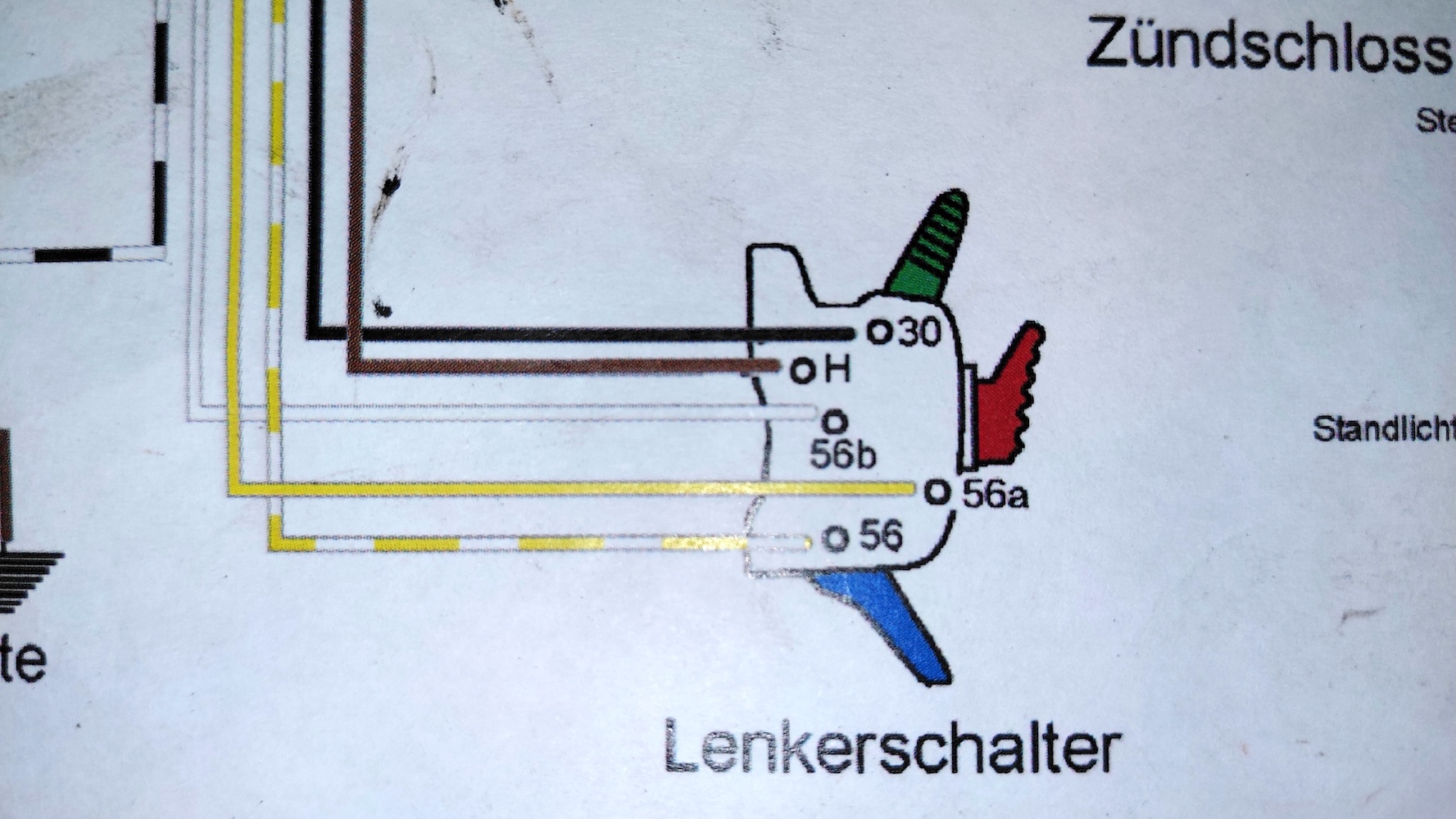

Die Farben der Kabel Lichtschalter sind anders als auf dem Plan.

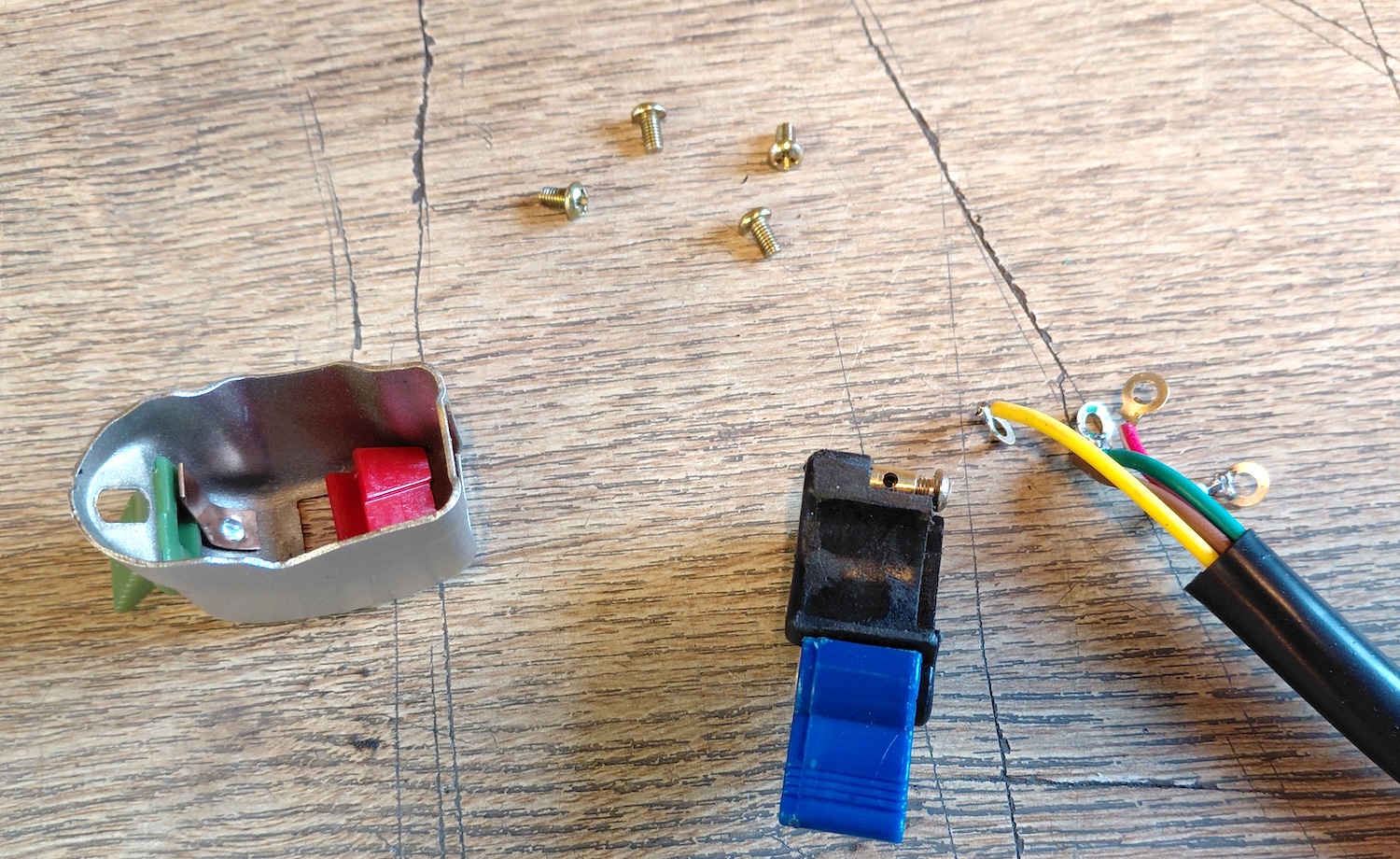

Es gibt ein grünes und rotes Kabel, das nicht auf dem Schaltplan ist.

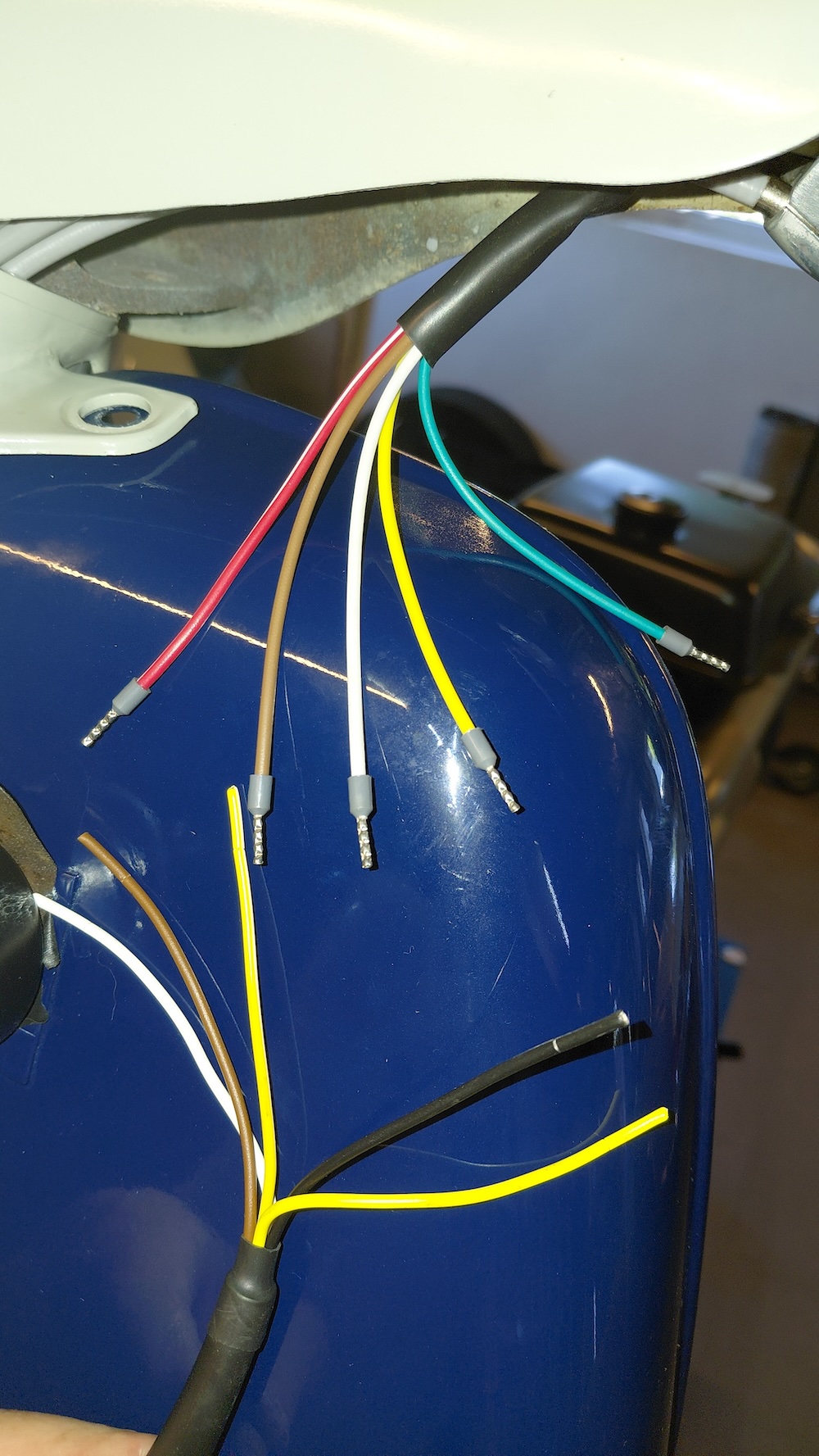

Vom Kabelbaum her scheint es richtig zu sein.
Weiß jemand, ob das rote an gelb/weiß und das grüne an schwarz angeschlossen werden sollte oder umgekehrt?

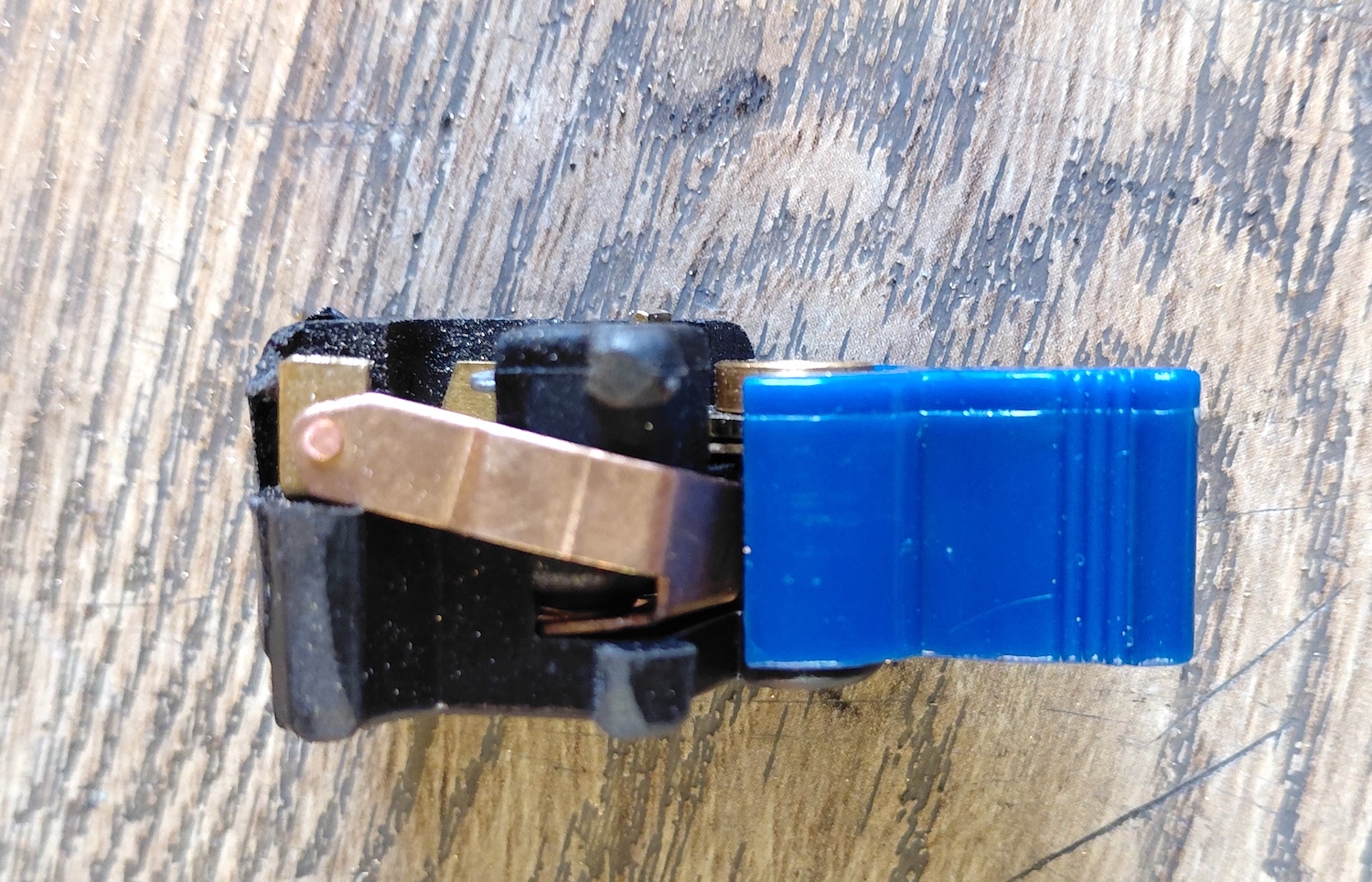

Siehe Fotos.

[Werner]

Ich empfehle dir die mit dem Schalter gelieferten Kabel zu entfernen und den Schalter direkt anzuschließen. Die mitgelieferten Kabel sind sehr dünn und nur ungenügend am Schalter befestigt. Auch wirst du einiges an Geduld benötigen um den Nachbau Schalter zu montieren. Beachte unbedingt die Einbautipps von Ralf Ernst Löser hier im Forum. Der Schalter muss noch aufwendig umgearbeitet werden um einwandfrei zu funktionieren . Die zu montierenden Kabel würde ich an den Enden etwa 1-1,5 cm abisolieren und dann zu kleinen Ösen verdrillen und verlöten bevor ich sie anschraube. Ich habe schon einige der Schalter montiert, einfach ist das nicht.

[Werner]

Hier der Link zum Einbautipp von Ralf Ernst Löser
download/file.php?id=8132

[Achim65]

Moin!

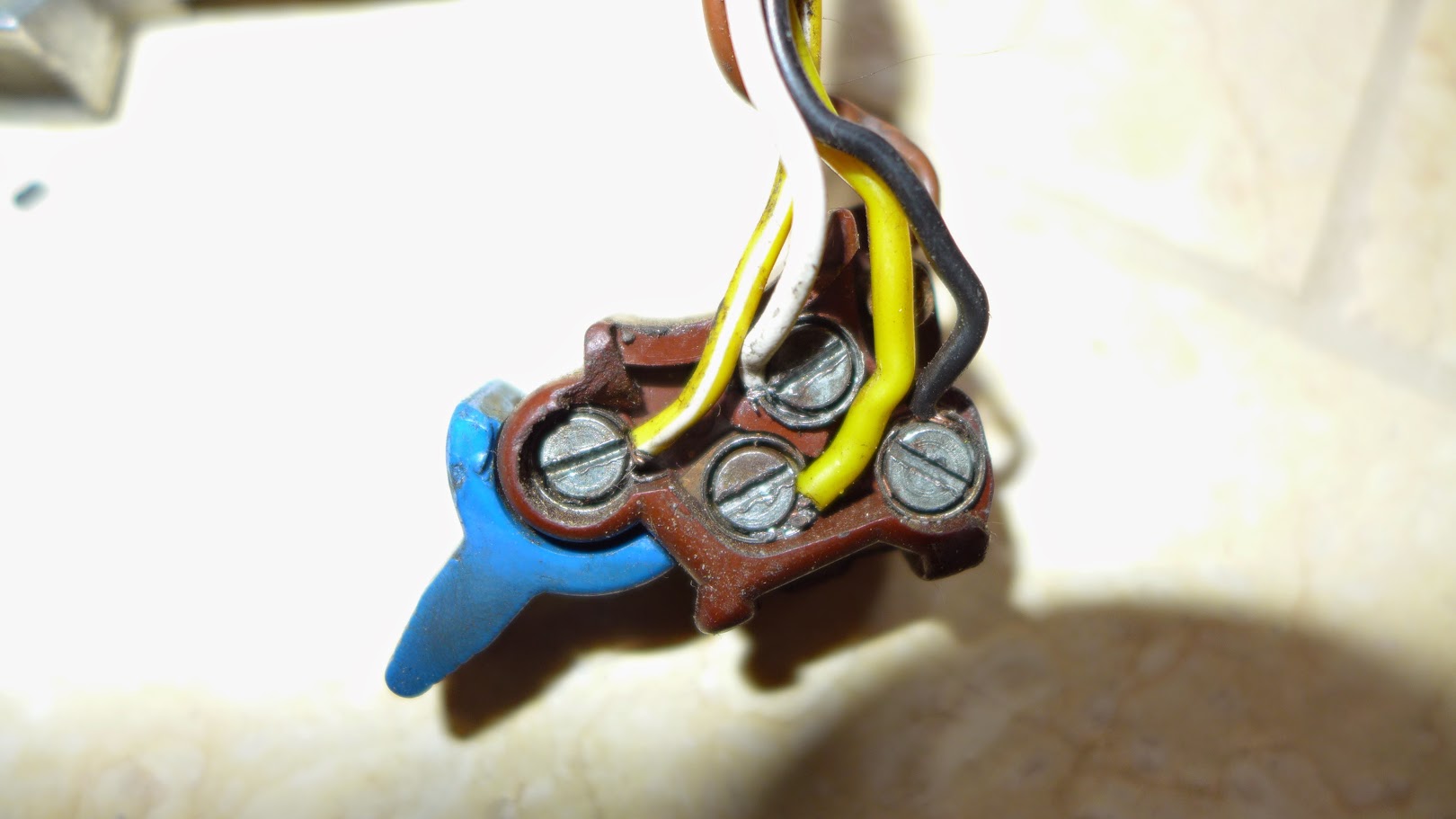

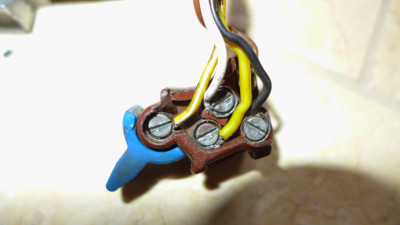

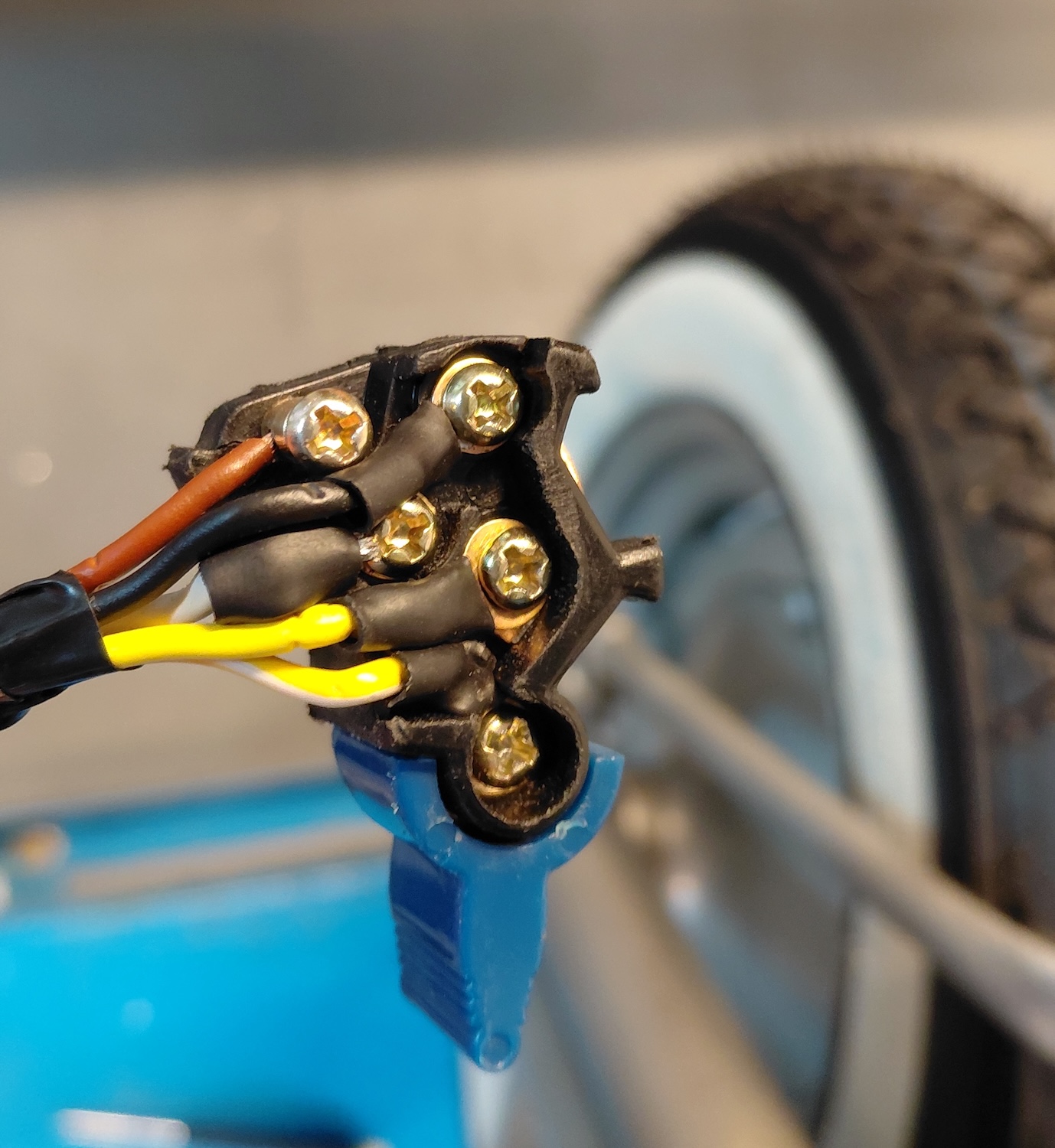

Hier der Anschluss des Kabelbaums vom Club an einen originalen Lichtschalter.
Wichtig ist, einen Masseschluss mit dem Gehäuse zu vermeiden. Da hat es mir damals ein paar Mal die Sicherung beim Umschalten auf Fernlicht getötet.

Viele Grüße
Achim

[EricV]

Gute Tipps, danke!

[EricV]

Mit all diesen Tipps machte ich mich an die Arbeit.

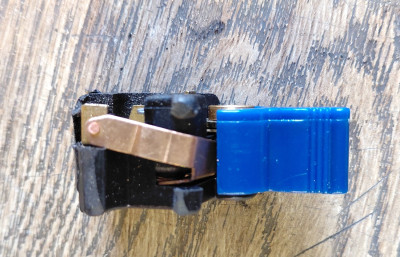

Ich habe die ursprünglichen Drähte des Schalters entfernt und den Schalter intern wie beschrieben modifiziert.

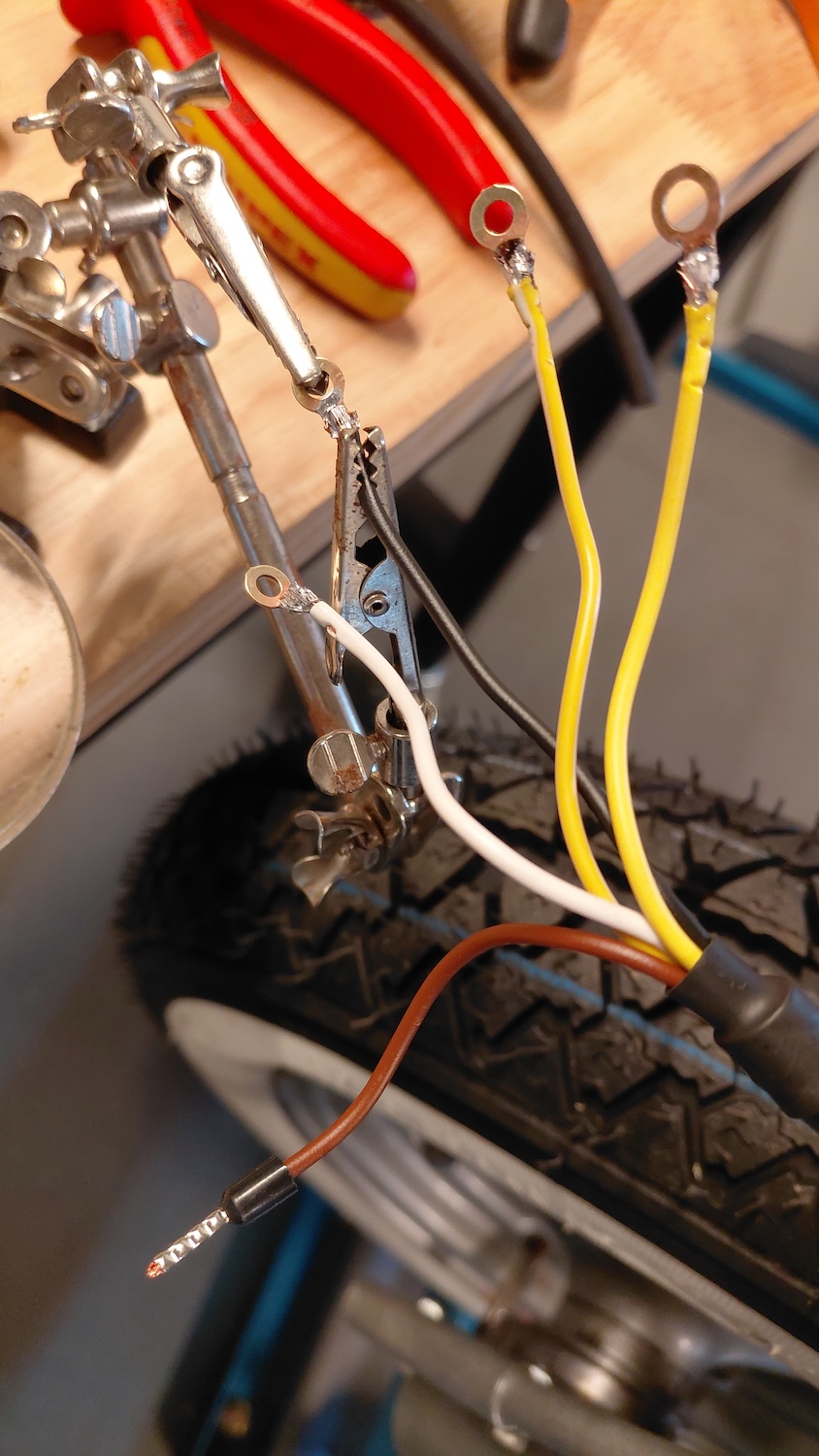

Dann lötete ich Befestigungsringe an den originalen Kabelbaum. Nachdem ich alles gut isoliert hatte, wurde es montiert.
Jetzt hoffe ich nur, dass alles funktioniert, ich werde es erst später wissen, wenn der restliche Kabelbaum und die Batterien eingebaut sind.
Vielen Dank an alle für die nützlichen Tipps!

[Peter Frey]

Servus Eric,

Das sieht sauber aus.

Gute Fahrt Peter

[Achim65]

[Werner]

Hallo Eric, ich hätte es nicht besser machen können
