Tachoschildbeleuchtung

[Nippes]

Hallo zusammen,

im Rahmen meiner Versuche, dem Heinkeltacho zu mehr Licht zu verhelfen, habe ich ihm an der Unterseite eine Revi-Öffnung verpasst und ein LED-Panell verbaut, so dass ich auch beim diffusen Großstadtlicht nachts die Geschwindigkeit ablesen kann. Bei der Montage kam mir allerdings eine neue Idee, nämlich das eigentliche Tachoschild im Bereich der Zahlen und Striche transparent zu gestalten, so dass sie bei Hinterleuchtung hell strahlen. Dafür brauche ich ein altes Tachoschild oder aber jemand, der ein altes Schild (Zustand egal, aber ohne Anschlag für Tachonadel) auf seinen Scanner legt und mir das Bild per Mail zur Verfügung stellt. Ich möchte ungern an meinem Schild rumbasteln, da ich nur das eine habe.

Wer mag helfen?
Vielen Dank im Voraus, Nippes

[heinkel-bernd]

Servus Nippes,

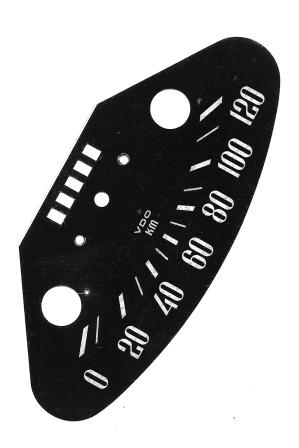

schreibst Du mir `ne P.N. mit Deiner Adresse, dann kann ich Dir leihweise ein Original (ohne Nadelanschlag)
per Post schicken !

Die Idee an sich ist zwar nicht neu, aber endlich macht sich da mal jemand d`rüber !

[manfred030]

Moin.
schaut mal hier: Heinkel-Freunde Rendsburg, Rubrik Technikecke, dann scollen bis zum Bericht von Rolf Hutzler: "Die Super Tachobeleuchtung"
Hier gibt es die Bauanleitung für eine Supertachobeleuchtung. Funktioniert hervorragend und wurde schon etliche Male verbaut.
Gruß
Manfred

[Nippes]

Habe ich schon gesehen, der Punkt der Leuchten ist hinter der Blende natürlich perfekt angeordnet, aber mir gefällt nicht, dass ich meine Lenkerschale aufsägen muss. Besser wäre es, die Leuchten von hinten an den Blendring zu führen...

[Werner]

Hallo,
das Zifferblatt gibt es als Aufkleber für 4€ beim Club.

[Nippes]

Hallo zusammen,

ich habe meine Tachobeleuchtungsversuche abgeschlossen und dokumentiert. Leider kann ich hier keine pdf-Dateien anhängen. Kann mir jemand sagen, wie oder wo ich hier das Ganze veröffentlichen kann?

Gruss, Nippes

[anh]

Dem webmaster mailen.

[heinkel-bernd]

Servus Lutz,

da hast Du recht, daran haben sich schon manche die Zähne ausgebissen !
Dein Ergebnis zeigt aber schon mal eine deutliche Verbesserung und Dein Entschluss, die Rückseite
weiterhin als Reflektionsfläche zu nutzen, finde ich gut.
Deshalb könnte man versuchen, die Reflektion des Lichtes an dieser Fläche mit reflektierendem Lack noch
zu verstärken. Dieser Lack ist aber "sündhaft teuer" !

Ich habe auch schon mal versucht, die Beleuchtung im Rundtacho der Vorgänger-Modelle zu verbessern.
Das Ergebnis war aber den Aufwand nicht wert !
Habe statt einer Glühlampe zwei LEDs eingesetzt, die Innenfläche des Gehäuses und die Rückseite des
Blendringes mit Reflektionslack besprüht.
Das Zifferblatt war dadurch zwar etwas besser ausgeleuchtet aber der Zeiger war bei Dunkelheit trotzdem schlecht
zu erkennen !
Schuld daran ist, wie Du auch richtig erkannt hast, die Tacho-Mechanik, die dem Licht komplett im Wege ist.

Die Lichtquelle direkt unter die Blende zu setzen war eine sehr gute Idee von Dir !
(Geht beim Rundtacho leider nicht, da dieser Ring zu schmal ist)
Für mein Standlicht habe ich mal LEDs gekauft, die einen sehr großen Abstrahlwinkel besitzen ( konkave Linse),
Diese würden das Licht vielleich noch besser verteilen und ein Reflektionslack auf der Rückseite der Blende
würde das Licht u.U. auch noch besser auf das Zifferblatt und den Zeiger zurück werfen.

Wenn Du noch Lust hast, dieses Projekt weiter zu optimieren, sende ich Dir gerne die angebrochene Spraydose
mit dem Reflektionslack zu. Die konkaven LEDs bekommst Du günstig hier:
http://www.ebay.de/itm/10-x-LED-5mm-con ... 233878fefc

Herzlichen Dank noch für Deine Mühen und
